补码乘除法

1. 补码乘法: 布斯(Booth)乘法

1.1 补码算真值公式

1.1.1 正数的补码

对于一个正数 $Y$:

• 补码表示: 补码与原码相同, 即

$$\left[Y_{\text{补}}\right] = Y_{(n-1)} Y_{(n-2)} \ldots Y_{1} Y_{0}$$

其中 $Y_{(n-1)}$ 是符号位, 必定是 $0$。

• 真值计算: 计算公式为

$$\text{Y的真值} = -Y_{(n-1)} \cdot 2^{n-1} + Y_{(n-2)} \cdot 2^{n-2} + \ldots + Y_{1} \cdot 2^{1} + Y_{0} \cdot 2^{0}$$

因为正数的符号位 $Y_{(n-1)}$ 是 $0$。

1.1.2 负数的补码

对于一个负数 $Y$:

• 原码表示: 原码中, 符号位为 $1$, 数值位表示负数的绝对值, 即

$$\left[Y_{\text{原}}\right] = Y_{(n-1)} Y_{(n-2)} \ldots Y_{1} Y_{0}$$

其中 $Y_{(n-1)}$ 是符号位, 必定是 $1$。

• 补码计算: 负数的补码是原码的数值位按位取反再加 $1$:

$$\left[Y_{\text{补}}\right] = Y_{(n-1)} Y_{(n-2)} \ldots Y_{1} Y_{0}$$

其中 $Y_{(n-1)}$ 是符号位, 必定是 $1$。

• 数值位取反和加 $1$:

  $$\text{原码数值位按位取反} = \text{全1} - \text{原码数值位}$$ $$\text{补码} = (\text{全1} - \text{原码数值位}) + 1$$

  例如, 对于 $101$:

  $$101 \text{ 的取反为 } 010$$ $$010 + 1 = 011$$

• 补码真值: 计算公式为

  $$\text{Y的真值} = -Y_{(n-1)} \cdot 2^{n-1} + Y_{(n-2)} \cdot 2^{n-2} + \ldots + Y_{1} \cdot 2^{1} + Y_{0} \cdot 2^{0}$$

  其中 $Y_{(n-1)}$ 是 $1$, 所以

  $$\text{Y的真值} = -2^{n-1} + Y_{(n-2)} \cdot 2^{n-2} + \ldots + Y_{1} \cdot 2^{1} + Y_{0} \cdot 2^{0}$$

1.1.3 总结

补码的真值计算公式为:

$$\text{Y的真值} = -Y_{(n-1)} \cdot 2^{n-1} + Y_{(n-2)} \cdot 2^{n-2} + \ldots + Y_{1} \cdot 2^{1} + Y_{0} \cdot 2^{0}$$

1.2 补码乘法的数学推导

因为补码用来表示带符号整数, 机器字长都是字节的倍数, 所以, 我们关注偶数位的补码定点整数的乘法运算, 即假定 $[X]_补$ 和 $[Y]_补$ 是两个偶数位补码定点整数, $[X \times Y]_补$ 的布斯乘法递推公式推导如下:

1.2.1 补码定点整数的真值计算

设有补码表示的整数:

• $[x]_{补} = X_{n-1} X_{n-2} \cdots X_{1} X_{0}$
• $[y]_{补} = Y_{n-1} Y_{n-2} \cdots Y_{1} Y_{0}$

根据补码的定义, 真值 $y$ 的计算公式为:

$$\begin{aligned} y &= -Y_{n-1} \cdot 2^{(n-1)} + \sum_{i=0}^{n-2} Y_{i} \cdot 2^{i} \\ &= -Y_{n-1} \cdot 2^{(n-1)} + Y_{n-2} \cdot 2^{(n-2)} + \cdots + Y_{1} \cdot 2^{1} + Y_{0} \cdot 2^{0} \\ &= -Y_{n-1} \cdot 2^{(n-1)} + (Y_{n-2} - Y_{n-1}) \cdot 2^{(n-2)} + \cdots + (Y_{1} - Y_{0}) \cdot 2^{1} + (-Y_{0}) \cdot 2^{0} \\ &= \sum_{i=0}^{n-1} \left(Y_{i-1} - Y_{i}\right) \cdot 2^{i} \end{aligned}$$

其中, 当 $i = 0$ 时, $Y_{-1}$ 作为辅助位, 引入:

$$Y_{-1} = 0$$

因此, 补码乘法的计算公式可以写作:

$$[x \times y]_{补} = \left[x \times \sum_{i=0}^{n-1} \left(Y_{i-1} - Y_{i}\right) \cdot 2^{i} \right]_{补} (1)$$

1.2.2 乘法计算步骤

将右边乘上 $2^{-n}$:

$$\left[x \times \sum_{i=0}^{n-1} \left(Y_{i-1} - Y_{i}\right) 2^{-(n-i)} \right]_{补} (2)$$

展开, 令 $P_{i}$ 为上次部分积, $P_{i+1}$ 为本次部分积。令 $\left[P_{0}\right]_{\text{补}} = 0$, 则有:

$$\begin{array}{l} \left[P_{1}\right]_{补} = \left[2^{-1} \left(P_{0} + \left(Y_{-1} - Y_{0}\right) \times x \right) \right]_{补} \\ \vdots \\ \left[P_{n-1}\right]_{补} = \left[2^{-1} \left(P_{n-2} + \left(Y_{n-3} - Y_{n-2}\right) \times x \right) \right]_{补} \\ \\ \left[P_{n}\right]_{补} = \left[2^{-1} \left(P_{n-1} + \left(Y_{n-2} - Y_{n-1}\right) \times x \right) \right]_{补} (3) \end{array}$$

1.2.3 递推公式

得到递推公式:

$$\left[P_{i+1}\right]_{补} = \left[2^{-1} \left(P_{i} + \left(Y_{i-1} - Y_{i}\right) \times x \right) \right]_{补} \quad (i = 0, 1, 2, \cdots, n-1)$$

1.2.4 计算部分积

由(2)式和(3)式得到:

$$[x \times y]_{补} = 2^{n} \left[P_{n}\right]_{补}$$

乘以 $2^{n}$ 相当于数据左移, 小数点右移, 因此, 只需要将最终部分积 $\left[P_{n}\right]$ 补的小数点约定到最右边即可。

递推式为:

$$\left[P_{i+1}\right]_{补} = \left[2^{-1} \left(P_{i} + \left(Y_{i-1} - Y_{i}\right) \times x \right)\right]_{补} \quad (i = 0, 1, 2, \cdots, n-1)$$

1.2.5 条件判断

在求部分积的递推式中, $Y_{i-1}$ 和 $Y_{i}$ 只能是 0 或 1, 根据乘数中连续两位 $i_{1} Y_{i} Y_{i-1}$ 的判断就可以求部分积 $\left[P_{i+1}\right]$:

• 若 $Y_{i} Y_{i-1} = 01$, 则:

  $$\left[P_{i+1}\right]_{补} = \left[2^{-1} \left(P_{i} + x \right)\right]_{补}$$

• 若 $Y_{i} Y_{i-1} = 10$, 则:

  $$\left[P_{i+1}\right]_{补} = \left[2^{-1} \left(P_{i} - x \right)\right]_{补}$$

• 若 $Y_{i} Y_{i-1} = 00$ 或 $11$, 则:

  $$\left[P_{i+1}\right]_{补} = \left[2^{-1} \left(P_{i} + 0 \right)\right]_{补}$$

Tip

上式中的 $\left[2^{-1} \left(P_{i} \pm x\right)\right]_{补}$ 可通过执行 $\left[P_{i}\right]_{补} + [\pm x]_{补}$ 后右移一位实现。此时, 采用的是补码右移方式, 即带符号整数的算术右移。

1.3 总结

根据上述分析, 归纳出补码乘法运算规则如下:

1. 乘数最低位增加一位辅助位 $Y_{-1}=0$。

2. 根据 $Y_iY_{i-1}$ 的值, 决定是 $+[x]_补$, $-[x]_补$ 还是 $+0$

3. 每次加减后, 算术右移一位, 得到部分积

4. 重复第2和第3步n次, 结果得 $[x \times y]_补$。

注意: 如果是纯小数, 为了结果的符号位正确, 保证精度等, 要多加一次。

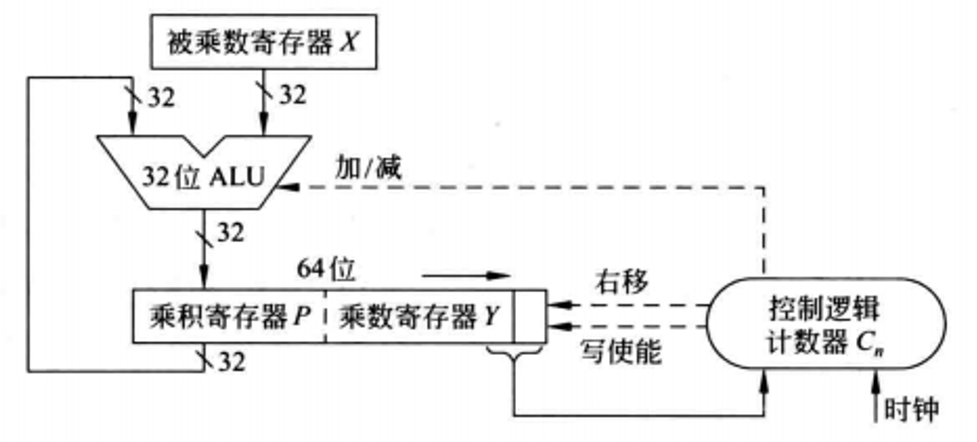

##container##

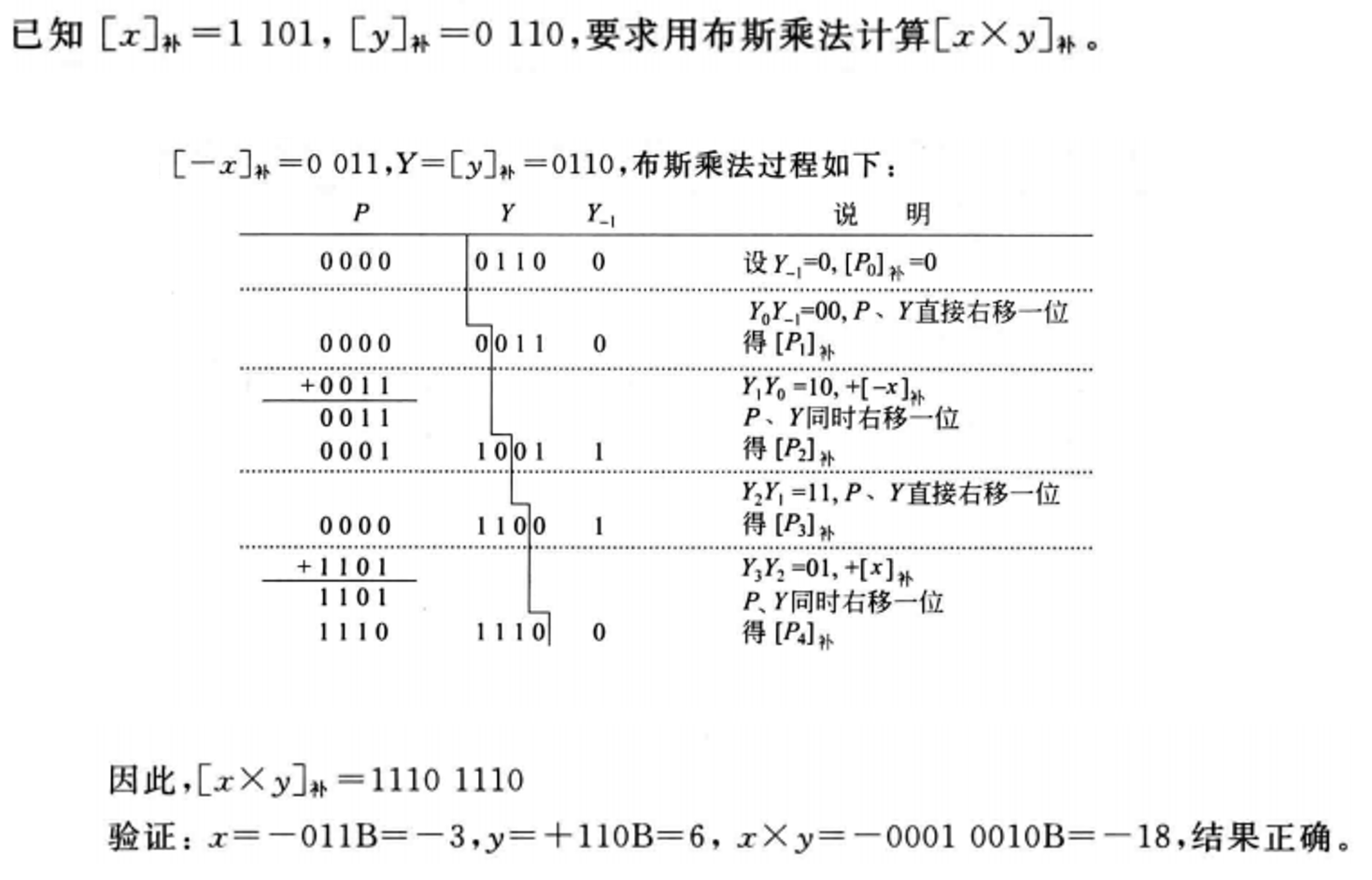

例子:

##container##

2. 不恢复余数除法: 原码

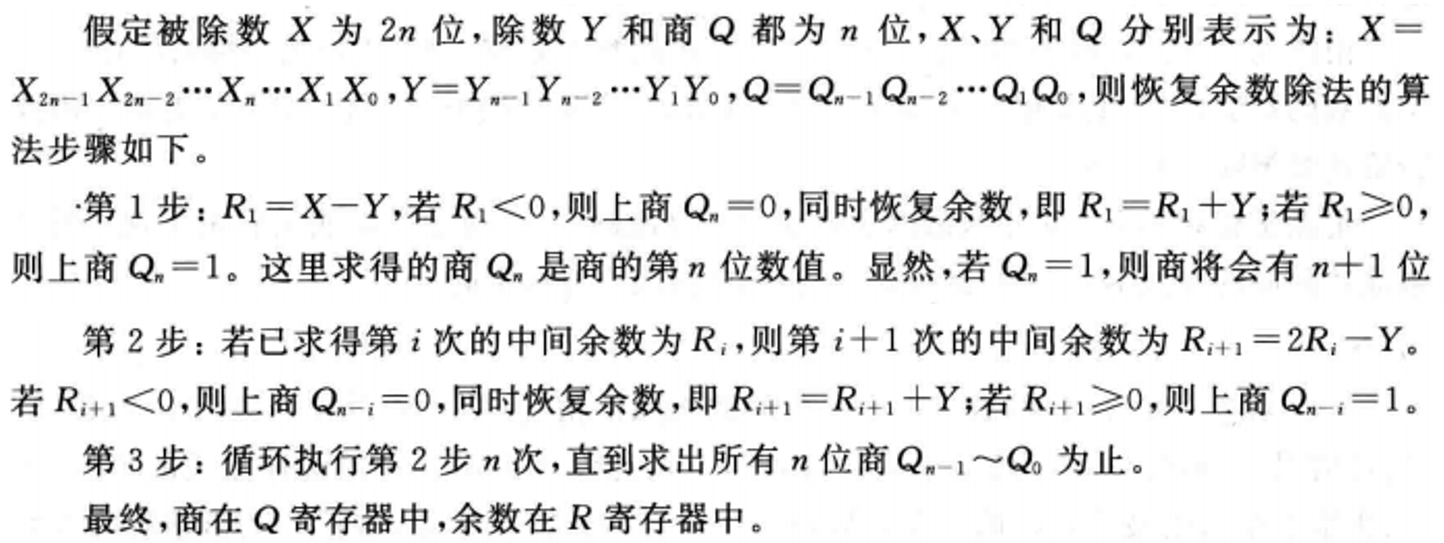

复习: 原码恢复余数除法 (定点数除法)

##container##

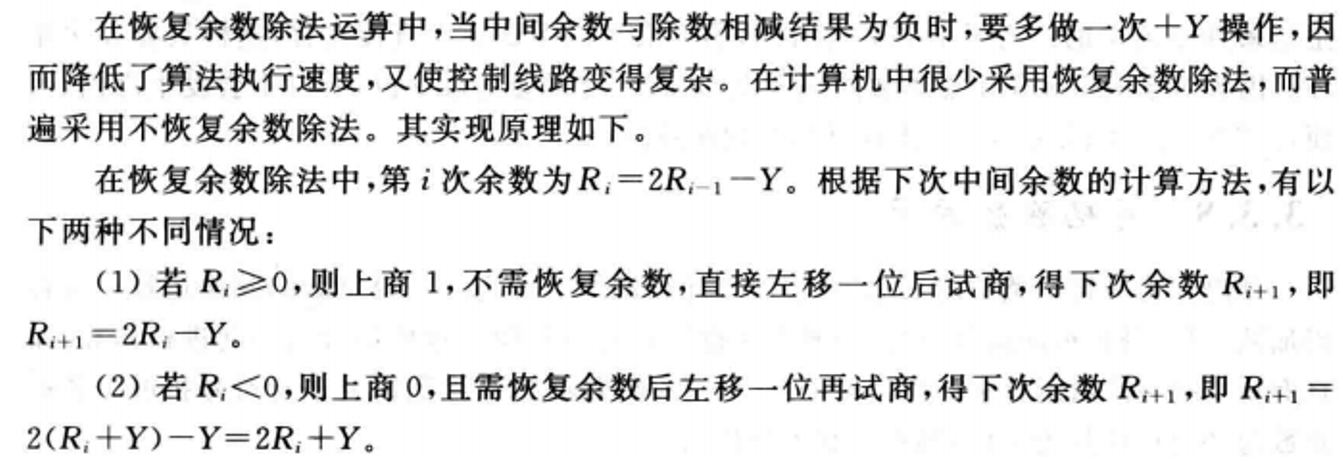

当第 $i$ 次中间余数为负时, 可以跳过恢复余数这一步, 直接求第 $i+1$ 次中间余数。这种算法称为不恢复余数法。从上述推导可以发现, 不恢复余数法的算法要点就是6个字:

$“正、1、减; 负、0、加”$

其含义就是:

• 若中间余数为正数, 则上商为1, 余数和商左移, 下次做减法; 若中间余数为负数, 则上商为0, 余数和商左移, 下次做加法。

这样运算中每次循环内的步骤都是规整的, 差别仅在做加法还是减法, 所以, 这种方法也称为“加减交替法”。采用这种方法有一一点要注意, 即如果在最后一步上商为0, 则必须恢复余数, 把试商时减掉的除数加回去。

2.1 核心步骤

设被除数和除数分别为:

• 被除数 $[X]_{x} = x_{s} x_{1} x_{2} \cdots x_{n}$
• 除数 $[Y]_{1 /} = y_{s} y_{1} y_{2} \cdots y_{n}$

1. 商的符号:

   $$Q_{\mathrm{s}} = x_{\mathrm{s}} \oplus y_{\mathrm{s}}$$

2. 商的数值:

   $$|Q| = \frac{|X|}{|Y|}$$

3. 初始步骤: 先用被除数减去除数, 计算:

   $$|X| - |Y| = |X| + (-|Y|) = |X| + [-|Y|]_补$$

   当余数为正时, 商上 1, 余数和商左移一位, 再减去除数。当余数为负时, 商上 0, 余数和商左移一位, 再加上除数。

4. 第 $n+1$ 步: 当第 $n+1$ 步余数为负时, 需加上 $|Y|$ 得到第 $n+1$ 步正确的余数(余数与被除数同号)。

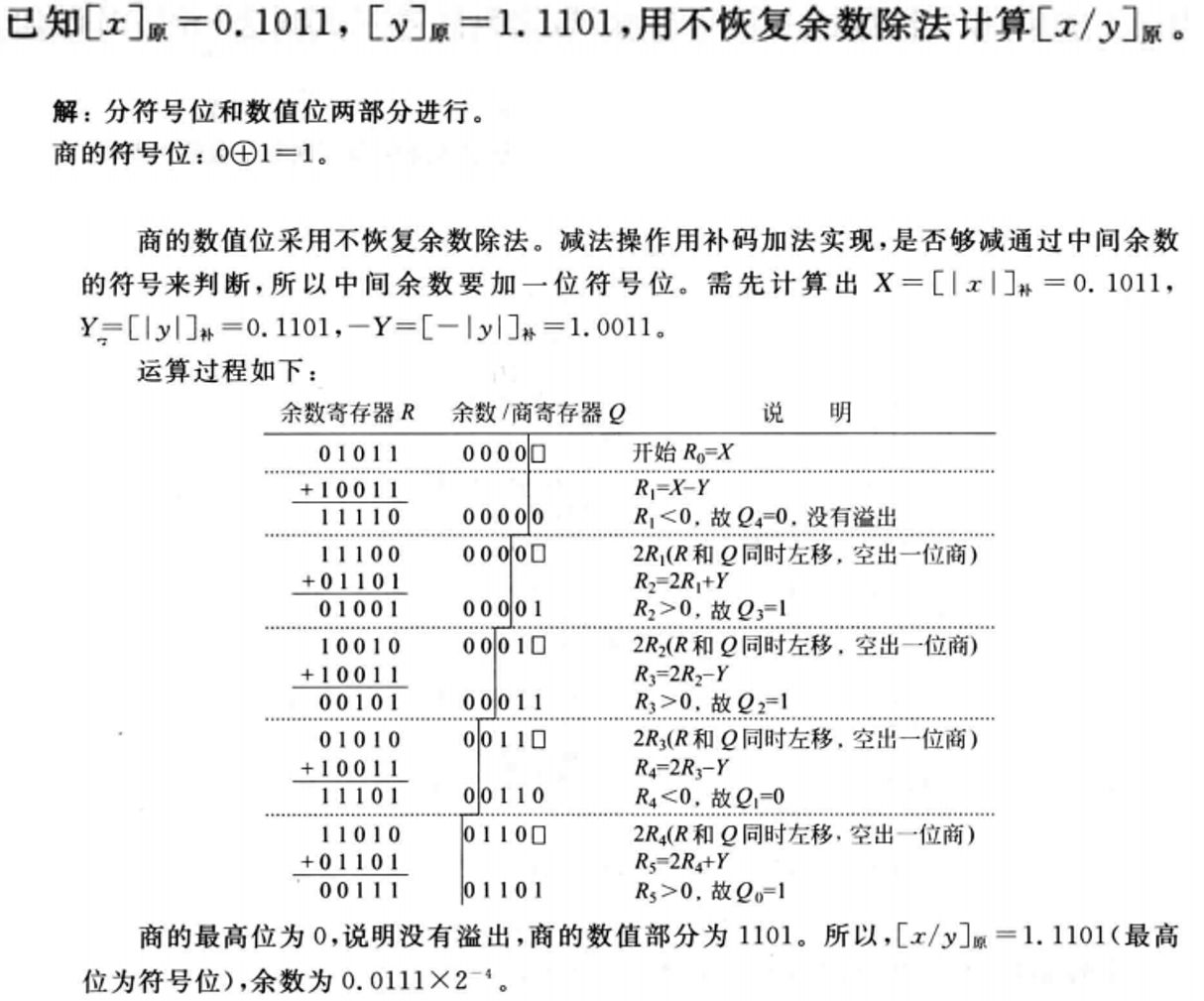

2.2 示例

##container##

3. 不恢复余数除法: 补码

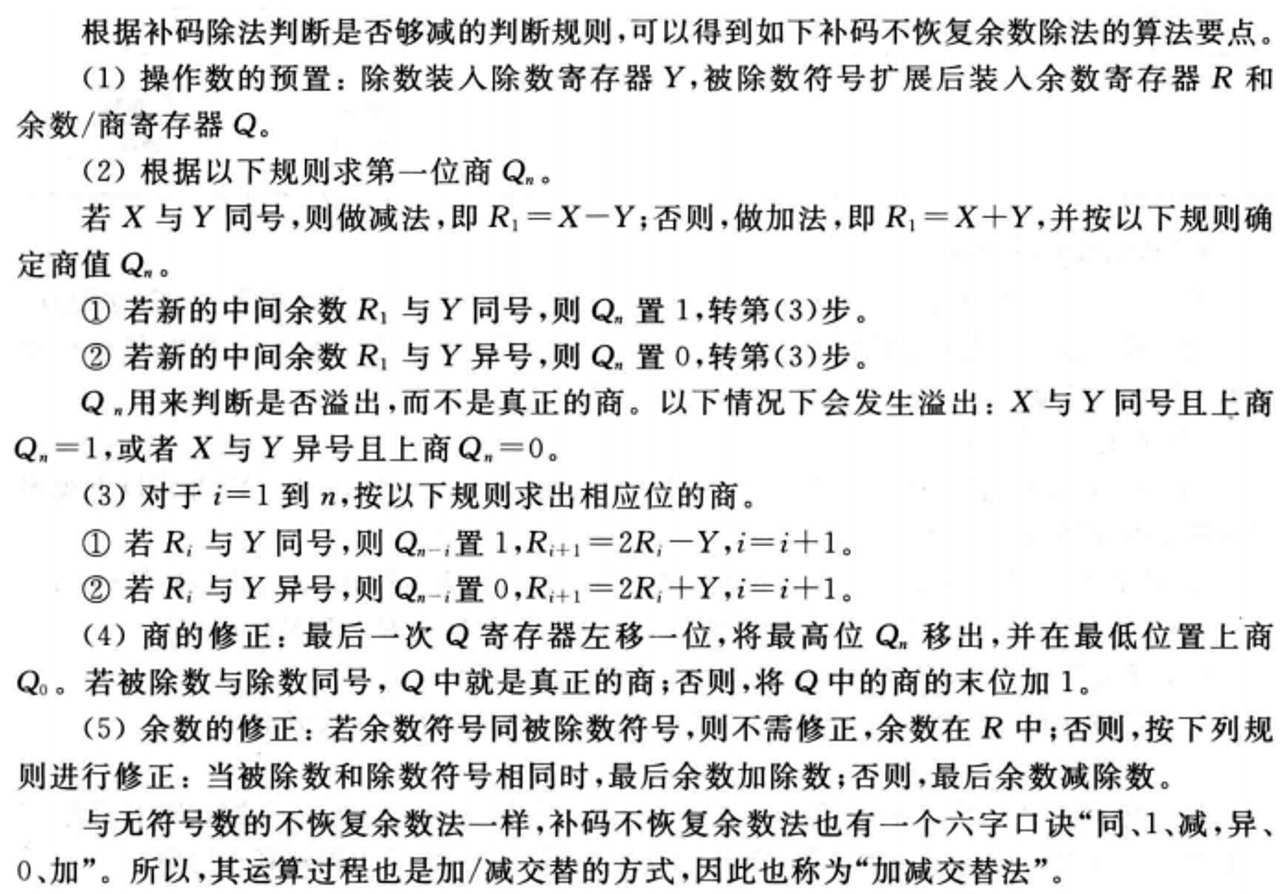

3.1 核心方法

##container##

Tip

注意: 我们采用校正法: 为了提高商的精度, 多求了一位商, 然后用校正的办法对商进行处理。如果是“恒置1” 法,不需要多求一位。

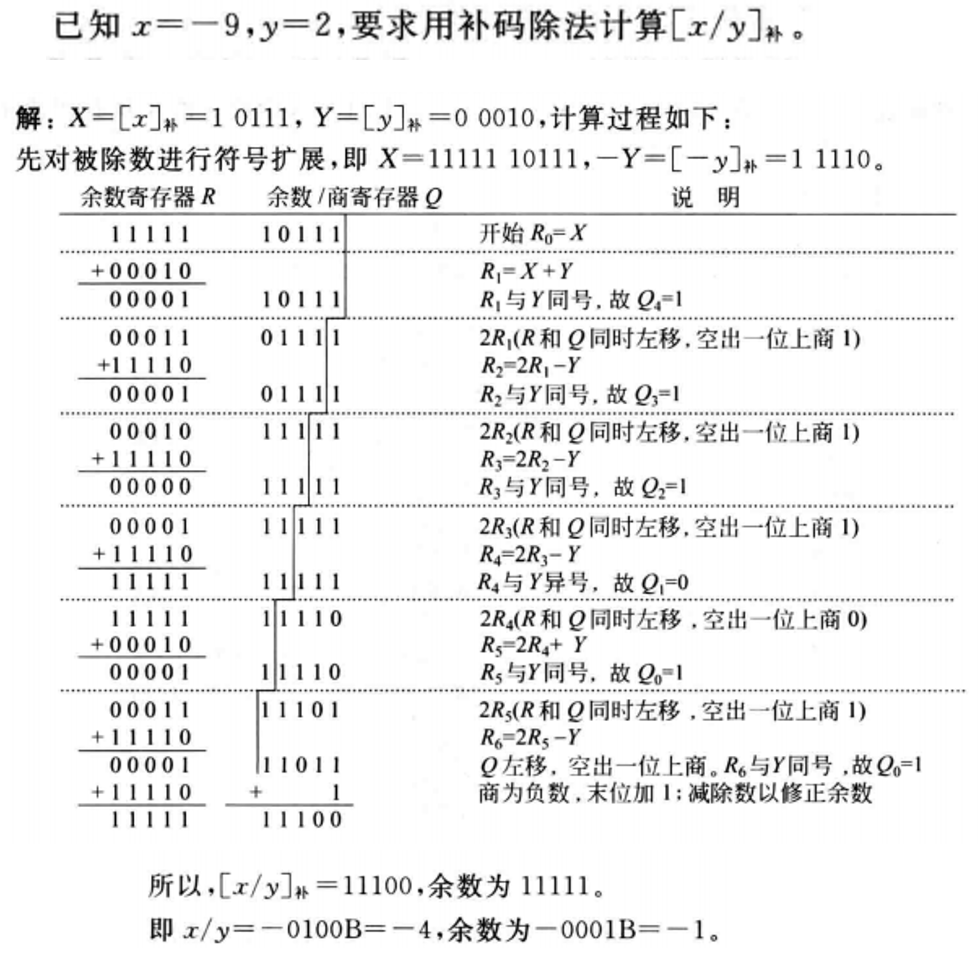

3.2 示例

##container##
