B树

前言

前面学习了平衡二叉树和红黑树，我们知道了平衡的概念就是让树尽量的“胖”，让它的高度不会线性增长，那么我们这章，将结合数据存储设备的结构和再次优化查找效率的角度来学习B树和B+树。

之前我们学习的树，数据保存在内存上，而如果数据很大的话，往往数据是存储在硬盘的。硬盘是以块为单位进行管理的。

对于红黑树等二叉树, 一般是访问内存上面的内容, 所以io交互会比较快, 但如果是查找硬盘上面的内容, 就需要在硬盘上面查找, 而访问硬盘的速度远远不及内存的速度, 也就是说, 如果我们要访问一次硬盘, 可能需要经过100次内存运行单位时间, 那么这个时间内内存什么也没有干, 就只是等待数据, 这样即便是二叉树, 我们一次访问可以排除的数据量也很少,其次,内存访问是通过字节为单位的, 而硬盘访问的最小单位是「块/扇区(机械硬盘)」

CPU	CPU x 级缓存	内存	硬盘
4GHz	~	5600MHz	1000Mb/s

---> 速度逐渐下降

##container##

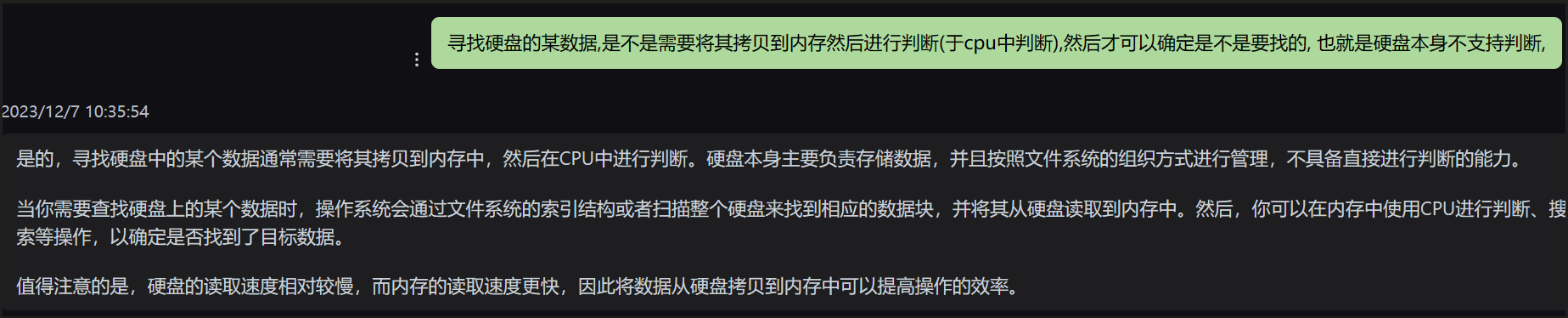

By GPT-3.5

B树（又称B-树）和B+树其实差别不大，理解了B树，只需要了解他们之间的差异化即可。

B-树的定义

B-树，又称多路平衡查找树，B树中所有结点的孩子个数的最大值称为B树的阶，通常用 m表示。当m = 2时，就是常见的二叉搜索树。

一颗 m 阶的 B树定义如下:

每个结点最多有 $m-1$ 个关键字;
根节点最少可以只有 $1$ 个关键字;
非根节点至少有 $ceil(m/2)-1$ 个关键字;
每个节点中的关键字都按照从小到大的顺序排列，每个关键字的左子树的所有关键字都小于它, 而右子树中的所有关键字都大于它;
所有叶子节点都位于同一层，或者说根节点到每个叶子节点的长度相同;

##container##

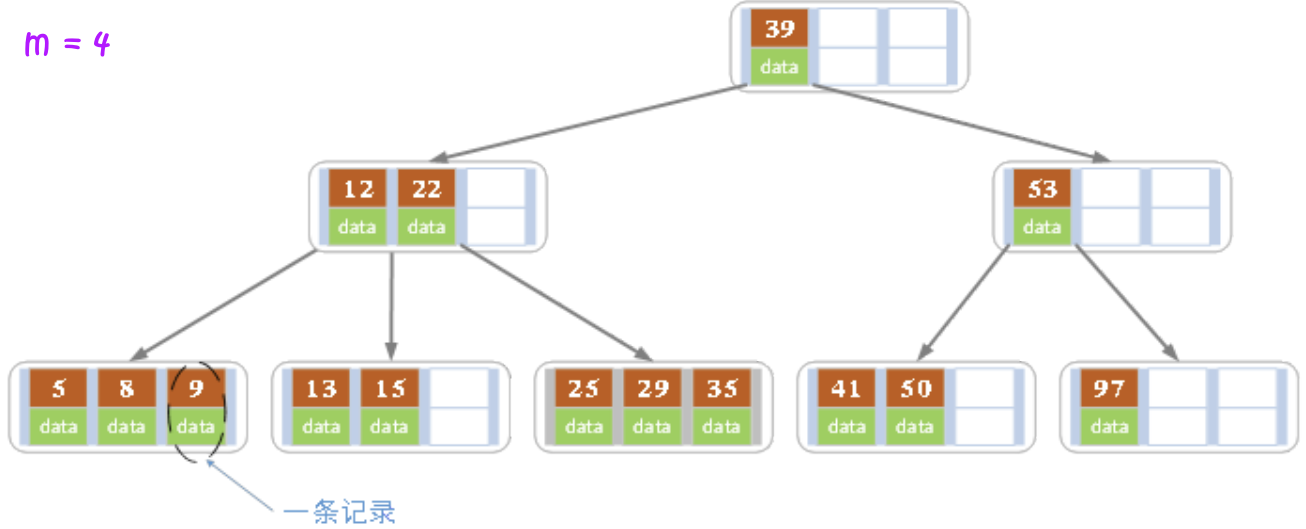

上图是一颗阶数为 $4$ 的B树。在实际应用中的B树的阶数m都非常大（通常大于100），所以即使存储大量的数据，B树的高度仍然比较小。每个结点中存储了关键字（key）和关键字对应的数据（data），以及孩子结点的指针。我们将一个key和其对应的data称为一个记录。

为什么要有B树的结构

对于访问物理介质（如硬盘）所需的时间，希望越少越好，B树这种类型就是为了最小化磁盘访问次数，达到减少磁盘访问时间。

其他数据结构，例如二叉查找树、avI树、红黑树等，只能在一个节点中存储一个键值。如果必须存储大量的键值，那么这些树的高度就会变得非常大，访问时间也会增加。

但是，B-tree可以在单个节点中存储许多键，并且可以有多个子节点。这大大降低了高度，从而允许更快的磁盘访问。

B-树的操作

B-树的查找

B-树的查找操作与二叉排序树（BST）极为类似，只不过B-树中的每个结点包含多个关键字。从根节点开始，从上往下递归的遍历树。在每一层节点上，使用二分查找法匹配目标键，或者通过键的范围来确定子树。

B-树查找的思路
1. 先让查找值和B树的根节点的第一个关键字比较，若是匹配，则查找成功
2. 若是匹配不成功继续和后面的关键字匹配，若是找到匹配，则匹配成功
3. 若是找到一个大于查找值的关键字，那么就需要往这个关键字和前一个关键字之间的分支节点往下搜索，继续重复上面关键字匹配的操作
4. 若是当前节点最后一个关键字比当前查找的值还小，那么就继续往该节点的最右分支往下继续搜索，重复上面的操作
5. 若是节点查找到了空节点，那么说明查找失败

B-树的中序遍历

B-树的中序遍历与二叉树的中序遍历也很相似，我们从最左边的孩子结点开始，递归地打印最左边的孩子结点，然后对剩余的孩子和关键字重复相同的过程。最后，递归打印最右边的孩子。

B-树的插入操作

B树的插入操作一般分为回溯法和主动插入法，但原理是一样的，我们先看回溯法，这个是最好理解的。

B-树的回溯法插入

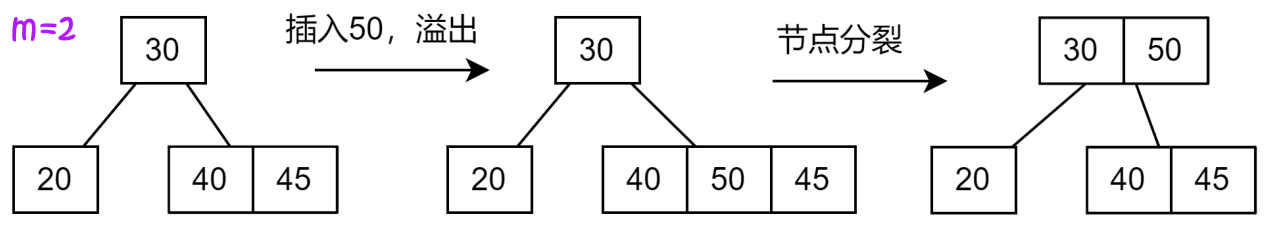

先通过上面的定位操作定位到一个查找失败的节点，然后检查该节点的父节点的关键字个数，若是关键字个数小于m - 1，那么说明可以直接插入到该节点（叶子节点），否则的话插入后会引起节点的分裂。具体分裂的方法:

取一个新节点，在插入key后的原节点，从中间位置ceil(m/2)将其中的关键字分为两部分
左部分包含的关键字放在原节点中，右部分包含的关键字放到新节点中，中间位置ceil(m/2)的节点插入原节点的父节点
若此时导致其父节点的关键字个数也超过了上限，则继续进行这种分裂操作，直到这个过程传到根节点为止。当然B-树的高度也增加 (递归查找, 回溯往上)(注意会产生新的根)

##container##
如图所示:

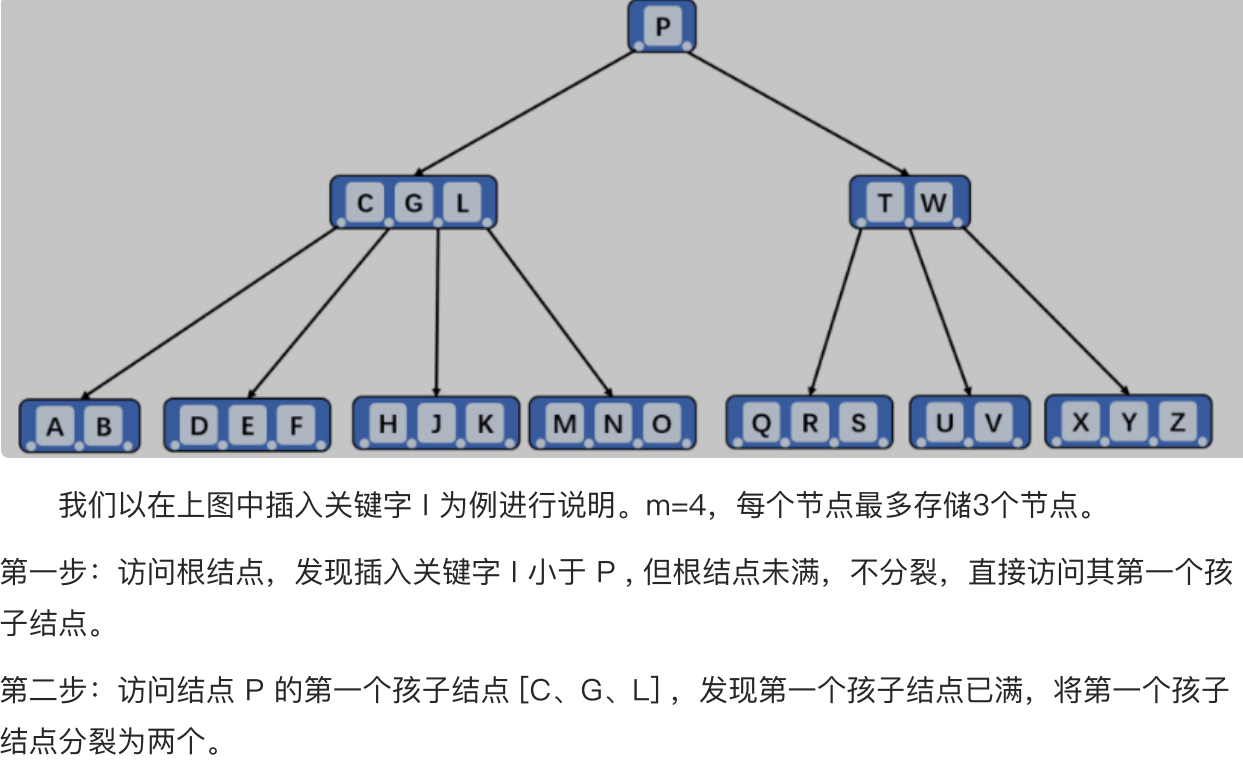

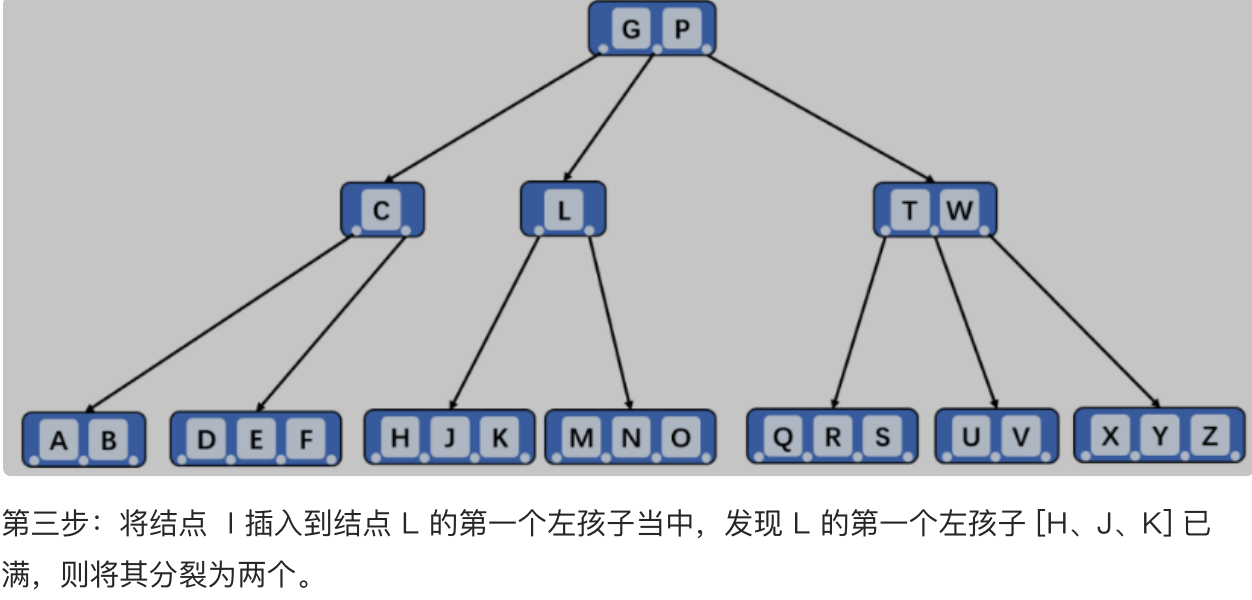

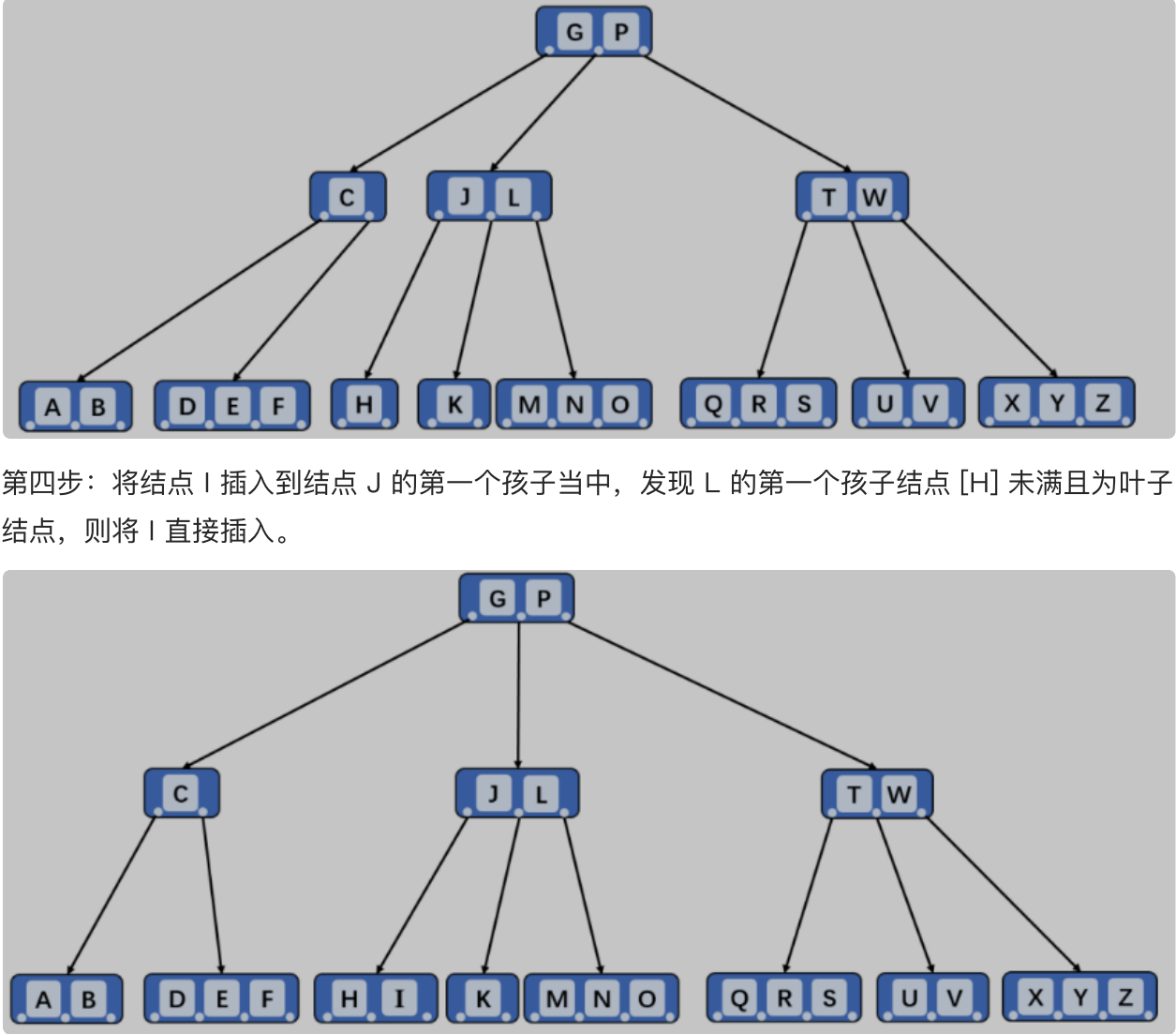

B-树主动插入法

1. 初始化 x 作为根结点
2. 当 x 不是叶子结点，执行如下操作：
	a. 找到 x 的下一个要被访问的孩子结点 y
	b. 如果 y 没有满，则将结点 y 作为新的 x
	c. 如果 y 已经满了，拆分，结点 x 的指针指向结点y的两部分。
		如果 k 比y 中间的关键字小，则将的第一部分作为新的 x，
		否则将的第二部分作为新的 x，当将拆分后，将 中的一个关键字移动到它的父结点 x 当中。
3. 当 x 是叶子结点时，第二步结束；
	由于我们已经提前查分了所有结点，x 必定至少有一个额外的关键字空间，进行简单的插入即可。
B

事实上B-树的插入操作是一种主动插入算法，因为在插入新的关键字之前，我们会将所有已满的结点进行拆分，提前拆分的好处就是，我们不必进行回溯，遍历结点两次。如果我们不事先拆分一个已满的结点，而仅仅在插入新的关键字时才拆分它，那么最终可能需要再次从根结点出发遍历所有结点，比如在我们到达叶子结点时，将叶结点进行拆分，并将其中的一个关键字上移导致父结点分裂（因为上移导致父结点超出可存储的关键字的个数），父结点的分裂后，新的关键字继续上移，将可能导致新的父结点分裂，从而出现大量的回溯操作。但是B-树这种主动插入算法中，就不会发生级联效应。当然，这种主动插入的缺点也很明显，我们可能进行很多不必要的拆分操作。
